Шкив PHP 4-5V1250TB
PHP 4-5V1250TB

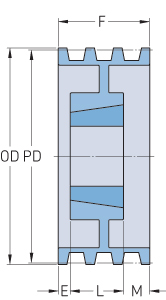

Обозначение: PHP 4-5V1250TB
| Профиль | 5V |
| Количество ручьев | 4 |
| Диаметр делительной окружности PD, мм | 314.96 |
| Тип | 0 |
| Номер втулки | 3020 |
| Наружный диаметр OD, мм | 317.5 |
| Наружный диаметр OD, дюйм | 12.5 |
| Размер B мин. | 31.75 |
| Размер B макс. | 76.2 |
| Размер F | 77.79000000000001 |
| Размер L | 76.2 |
| Размер M | 1.59 |
| Масса, кг | 18.14 |

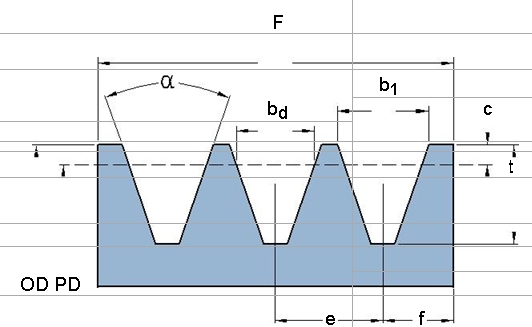

Размеры канавок шкивов для узких клиновых ремней стандарта США (RMA)
| Номенклатура: |
|
|
| α | Угол (°) канавки шкива | |
| OD | Hаружный диаметр | |
| PD | Hоминальный диаметр (шаг) | |
| bd | Hоминальная ширина шкива | |
| b1 | Ширина канавки вверху | |
| c | Расстояние от номинального до наружного диаметра (= OD - PD/2) | |
| e | Поперечный шаг канавок (между центрами) | |
| f | Минимальное рекомендованное расстояние от края шкива до центра первой канавки | |
| t | Полная глубина канавки | |
Шкивы для узких клиновых ремней стандарта США (RMA)
| Ремни серии RMA | Диапазон величины шага | Угол канавки | Размеры | |||||
| α | b1 | bd | t | c | e | f | ||
| мм | ° | мм | мм | мм | мм | мм | мм | |
| 3V, 3VX | До включительно 90 | 36 | 8,89 | 8,89 | 8,64 | 0,64 | 10,3 ± 0,4 | 8,74 |
| Более 90 - 150 | 38 | 8,89 | 8,89 | 8,64 | 0,64 | 10,3 ± 0,4 | 8,74 | |
| Более150 - 305 | 40 | 8,89 | 8,89 | 8,64 | 0,64 | 10,3 ± 0,4 | 8,74 | |
| Более 305 | 42 | 8,89 | 8,89 | 8,64 | 0,64 | 10,3 ± 0,4 | 8,74 | |
| 5V, 5VX | Более 140 - 255 | 38 | 15,24 | 12,70 | 14,98 | 1,27 | 17,5 ± 0,4 | 3,20 |
| Более 255 - 405 | 40 | 15,24 | 12,70 | 14,98 | 1,27 | 17,5 ± 0,4 | 3,20 | |
| Более 405 | 42 | 15,24 | 12,70 | 14,98 | 1,27 | 17,5 ± 0,4 | 3,20 | |
| 8V, 8VX | Более 315 - 405 | 38 | 25,40 | 25,40 | 25,15 | 2,54 | 28,6 ± 0,4 | 6,40 |
| Более 405 - 570 | 40 | 25,40 | 25,40 | 25,15 | 2,54 | 28,6 ± 0,4 | 6,40 | |
| Более 570 | 42 | 25,40 | 25,40 | 25,15 | 2,54 | 28,6 ± 0,4 | 6,40 | |
Материал
Шкивы изготавливаются из серого чугуна G3000 (GG) в соответствии с американским стандартом «SAEJ431AVG96».
В соответствии с требованиями для G3000:
- Разрушающая нагрузка ≥207 МПа
- Твёрдость ≥HB 187-241
Химический состав: C 3,1-3,4%, Si 1,9-2,3%, Mn 0,6-0,9%, S ≤ 0,15%, P ≤ 0,15%.
В соответствии с требованиями для G3000:
- Разрушающая нагрузка ≥207 МПа
- Твёрдость ≥HB 187-241
Химический состав: C 3,1-3,4%, Si 1,9-2,3%, Mn 0,6-0,9%, S ≤ 0,15%, P ≤ 0,15%.
Особенности
После изготовления шкивы фосфатируются и покрываются антикоррозионной смазкой.
Все шкивы статически сбалансированы в соответствии с ISO 1940. После балансировки шкивы могут использоваться с линейной скоростью не более 35 м/с. По заказу возможна динамическая балансировка. При наличии специального заказа на балансировку шкивов SKF может предоставить сертификат, удостоверяющий, что шкивы динамически сбалансированы.
Все шкивы статически сбалансированы в соответствии с ISO 1940. После балансировки шкивы могут использоваться с линейной скоростью не более 35 м/с. По заказу возможна динамическая балансировка. При наличии специального заказа на балансировку шкивов SKF может предоставить сертификат, удостоверяющий, что шкивы динамически сбалансированы.
