FN10 (F10PT00ZA) со впадинами

Обозначение: FN10 (F10PT00ZA) со впадинами

Типоразмер	10
Тип	FNW
D1 мин., мм	45
D1 макс., мм	105
d1, мм	180
l, мм	263
l1, мм	130
D2 мин., мм	45
D2 макс., мм	90
d2, мм	150
l2, мм	130
da, мм	300
s, мм	3
l3, мм	68
l4, мм	50
Масса часть 1, кг	50.01
Макс. частота вращения, об/мин.	2101
Смещение осей вала угловое, град.	0.3
Смещение осей вала радиальное, мм	0.6
Смещение осей вала осевое, мм	5
Номинальный крутящий момент, Нм	1220

Область применения

Упругая муфта Hadeflex - это кулачковая муфта с упругим элементом, предназначенная для гибкого соединения валов. Упругие элементы хорошо работают в условиях повышенного загрязнения, воздействия масел, озона и при температуре от -20°C до +80°C. Благодаря своей гибкости они хорошо компенсируют вибрацию и шум. Упругие муфты Hadeflex могут широко применяться в машиностроении, везде, где нужно обеспечить надёжное соединение вала между двигателем и приводом.

Примечание

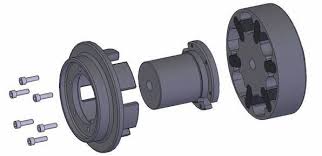

Муфта в сборе состоит из полумуфты с кулачками (состоит из двух частей), полумуфты со впадинами и комплекта эластичных элементов. Материал - серый чугун.

Коды для заказа

Для данной муфты можно заказать следующие комплектующие: FN10 с кулачками ( из двух частей), P60x40x25.
