FN11 с кулачками ( из двух частей)

не определена

Обозначение: FN11 с кулачками ( из двух частей)

Типоразмер	1 1
Тип	FNW
D1 мин., мм	60
D1 макс., мм	125
d1, мм	215
l, мм	323
l1, мм	160
D2 мин., мм	60
D2 макс., мм	120
d2, мм	205
l2, мм	160
da, мм	370
s, мм	3
l3, мм	72
l4, мм	58
Масса часть 1, кг	95.40
Макс. частота вращения, об/мин.	1800
Смещение осей вала угловое, град.	0.3
Смещение осей вала радиальное, мм	0.7
Смещение осей вала осевое, мм	5
Номинальный крутящий момент, Нм	2480

Область применения

Упругая муфта Hadeflex - это кулачковая муфта с упругим элементом, предназначенная для гибкого соединения валов. Упругие элементы хорошо работают в условиях повышенного загрязнения, воздействия масел, озона и при температуре от -20°C до +80°C. Благодаря своей гибкости они хорошо компенсируют вибрацию и шум. Упругие муфты Hadeflex могут широко применяться в машиностроении, везде, где нужно обеспечить надёжное соединение вала между двигателем и приводом.

Примечание

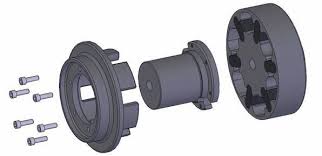

Муфта в сборе состоит из полумуфты с кулачками (состоит из двух частей), полумуфты со впадинами и комплекта эластичных элементов. Материал - серый чугун.

Коды для заказа

Для данной муфты можно заказать следующие комплектующие: FN11 со впадинами, P60x40x25.
