FN9a (F9aPT00ZA) со впадинами
Обозначение: FN9a (F9aPT00ZA) со впадинами
Типоразмер |
9a |
Тип |
FNW |
D1 мин., мм |
40 |
D1 макс., мм |
90 |
d1, мм |
160 |
l, мм |
243 |
l1, мм |
110 |
D2 мин., мм |
40 |
D2 макс., мм |
80 |
d2, мм |
130 |
l2, мм |
130 |
da, мм |
280 |
s, мм |
3 |
l3, мм |
66 |
l4, мм |
50 |
Масса часть 1, кг |
39.51 |
Макс. частота вращения, об/мин. |
2401 |
Смещение осей вала угловое, град. |
0.3 |
Смещение осей вала радиальное, мм |
0.5 |
Смещение осей вала осевое, мм |
4 |
Номинальный крутящий момент, Нм |
860 |
Область применения
Упругая муфта Hadeflex - это кулачковая муфта с упругим элементом, предназначенная для гибкого соединения валов. Упругие элементы хорошо работают в условиях повышенного загрязнения, воздействия масел, озона и при температуре от -20°C до +80°C. Благодаря своей гибкости они хорошо компенсируют вибрацию и шум. Упругие муфты Hadeflex могут широко применяться в машиностроении, везде, где нужно обеспечить надёжное соединение вала между двигателем и приводом.
Примечание

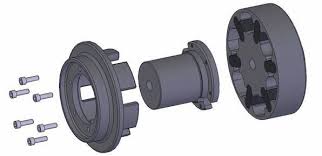

Муфта в сборе состоит из полумуфты с кулачками (состоит из двух частей), полумуфты со впадинами и комплекта эластичных элементов. Материал - серый чугун.
Коды для заказа
Для данной муфты можно заказать следующие комплектующие:
FN9a с кулачками ( из двух частей),
P60x40x25.
