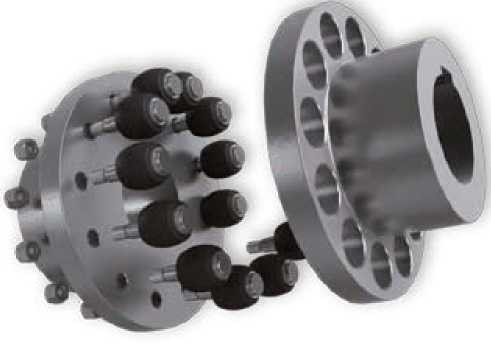

Упругая муфта WN400 (WN400B00ZA)
WN400 (WN400B00ZA)
Обозначение: WN400 (WN400B00ZA)
| Типоразмер | 400 |
| Тип | WN |
| D1 мин., мм | 75 |
| D1 макс., мм | 140 |
| d1, мм | 230 |
| l, мм | 160 |
| D2 мин., мм | 75 |
| D2 макс., мм | 140 |
| d2, мм | 230 |
| da, мм | 400 |
| u, мм | 42 |
| s, мм | 3...6 |
| Масса часть 1, кг | 60 |
| Масса часть 2, кг | 60 |
| Макс. частота вращения, об/мин. | 1700 |
| Номинальный крутящий момент, Нм | 12.500 |
Область применения
Муфта Orpex используется в качестве компенсационной муфты там, где нужно обеспечить абсолютно надёжную передачу крутящего момента.
Серия WN производится из серого чугуна, а серия WS – из стали. Муфты серии WS применяют в приводах с высокими скоростями.
Выпуклые упругие элементы, которые вставляют в отверстия, позволяют компенсировать отклонения вала в радиальном и осевом направлении.
Муфты Orpex можно использовать для обоих направлений вращения.
Муфты Orpex применяют в различных областях машиностроения, особенно там, где используются мощные двигатели, как надёжный, практически не требующий обслуживания элемент.
Серия WN производится из серого чугуна, а серия WS – из стали. Муфты серии WS применяют в приводах с высокими скоростями.
Выпуклые упругие элементы, которые вставляют в отверстия, позволяют компенсировать отклонения вала в радиальном и осевом направлении.
Муфты Orpex можно использовать для обоих направлений вращения.
Муфты Orpex применяют в различных областях машиностроения, особенно там, где используются мощные двигатели, как надёжный, практически не требующий обслуживания элемент.
Примечание
Муфта состоит из двух полумуфт. Материал - серый чугун.
Коды для заказа
Для данной муфты можно заказать следующие комплектующие: WB 360,400, LG 51.
