Упругая муфта WN500 (WN500B00ZA)
WN500 (WN500B00ZA)
Обозначение: WN500 (WN500B00ZA)
| Типоразмер | 500 |
| Тип | WN |
| D1 мин., мм | 95 |
| D1 макс., мм | 180 |
| d1, мм | 290 |
| l, мм | 200 |
| D2 мин., мм | 95 |
| D2 макс., мм | 180 |
| d2, мм | 290 |
| da, мм | 500 |
| u, мм | 52 |
| s, мм | 4...7 |
| Масса часть 1, кг | 115 |
| Масса часть 2, кг | 115 |
| Макс. частота вращения, об/мин. | 1350 |
| Номинальный крутящий момент, Нм | 25.000 |
Область применения
Муфта Orpex используется в качестве компенсационной муфты там, где нужно обеспечить абсолютно надёжную передачу крутящего момента.
Серия WN производится из серого чугуна, а серия WS – из стали. Муфты серии WS применяют в приводах с высокими скоростями.

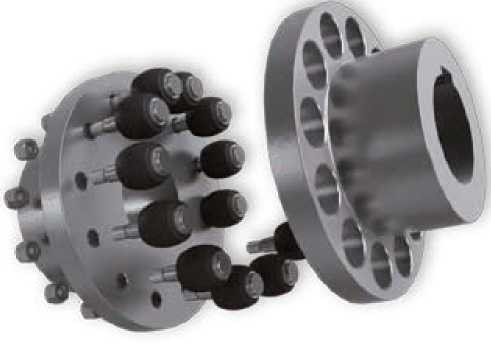

Выпуклые упругие элементы, которые вставляют в отверстия, позволяют компенсировать отклонения вала в радиальном и осевом направлении.
Муфты Orpex можно использовать для обоих направлений вращения.
Муфты Orpex применяют в различных областях машиностроения, особенно там, где используются мощные двигатели, как надёжный, практически не требующий обслуживания элемент.
Серия WN производится из серого чугуна, а серия WS – из стали. Муфты серии WS применяют в приводах с высокими скоростями.
Выпуклые упругие элементы, которые вставляют в отверстия, позволяют компенсировать отклонения вала в радиальном и осевом направлении.
Муфты Orpex можно использовать для обоих направлений вращения.
Муфты Orpex применяют в различных областях машиностроения, особенно там, где используются мощные двигатели, как надёжный, практически не требующий обслуживания элемент.
Примечание
Муфта состоит из двух полумуфт. Материал - серый чугун.
Коды для заказа
Для данной муфты можно заказать следующие комплектующие: WB 450,500, LG 63.
